자동화재탐지설비_차동식 분포형 공기관식 감지기 화재작동시험, 작동계속시험, 유통시험, 접점수고시험, 리크시험 방법

소방시설관리사(소방관리사) 2차 시험 대비 자동화재탐지설비 차동식 분포형 공기관식 감지기 화재작동시험, 작동계속시험, 유통시험, 접점수고시험, 리크시험 방법에 대해 알아보겠습니다.



1. 점검 종류에 따른 점검자(장소)





2. 화재작동시험

    1) 시험목적

       공기관식감지기의 제조사 사양에 맞는 공기량을 공기주입시험기로 공급하여 작동시간 및 경계구역의 표시가 적정한지 여부를 확인하는 시험



    2) 시험방법

        ① 검출부 시험 구멍에 공기주입시험기를 접속한다.

        ② 시험코크를 조작하여 시험위치(P·A위치)에 놓다.

        ③ 검출부에 표시된 공기량을 공기관에 주입한다.

        ④ 공기를 주입한 후 작동시간을 측정한다



    3) 판정방법

       ① 작동시간은 제원표 수치 범위 이내일 것

       ② 경계구역 표시가 수신반과 일치할 것



    4) 화재작동시간에 이상이 있는 경우





3. 작동계속시험 (관점 19)

    1) 시험목적

       감지기 작동하여 리크밸브로 공기 누설되어 접점 분리될 때까지 시간 측정하는 시험



    2) 시험방법 (화재작동시험 방법과 같다)

        ① 검출부의 시험 구멍에 공기주입시험기를 접속한다.

        ② 시험코크를 조작하여 시험위치 (P·A위치)에 놓는다.

        ③ 검출부에 표시된 공기량을 공기관에 주입한다.

        ④ 공기를 주입한 후 작동시간을 측정한다.



     3) 판정방법

        작동지속시간이 검출부에 표시된 시간 이내인지를 확인한다



     4) 화재작동시간에 이상이 있는 경우





4. 유통시험

   1) 시험목적

      작동시험, 작동지속시험을 통해 확인된 공기관 누설 또는 폐쇄 등 이상 유무 확인하는 시험



   2) 시험방법

       ① 검출부 테스트홀에 공기주입시험기를 접속한다.

       ② 시험코크를 조작하여 시험위치 (P·A위치)에 놓는다.

       ③ 시험기로 공기를 주입하고 마노미터의 높이를 약 100mm 상승시킨 후 정지시킨다.

       ④ 시험기 테스트홀에서 분리 후 마노미터 높이 1/2 감소시까지 시간 측정, 유통시간 확인



     3) 판정방법

        ① 마노미터 높이의 감소시간이 짧은 경우: 공기관이 누설

        ② 마노미터 높이의 감소시간이 긴 경우: 공기관의 폐쇄 또는 변형







5. 접점수고시험

   1) 시험목적 : 다이어프램 접점값 적정여부 확인하는 시험

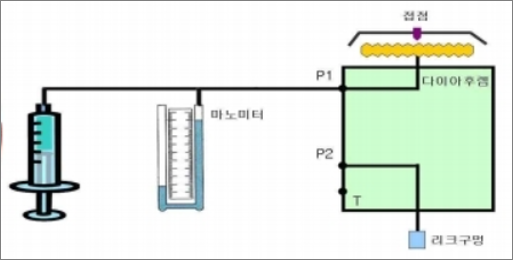

   2) 시험방법

      ① 검출부 시험공 또는 공기관 단자에 마노미터 및 시험펌프를 연결한다.

      ② 시험코크를 조작하여 시험위치(D·L위치)에 놓는다.

      ③ 조정한 후 시험기를 통하여 미량의 공기를 서서히 주입한다.

      ④ 감지기 접점 폐쇄된 후 공기 주입 멈추고 마노미터 수위 읽어 접점 수고값 측정



   3) 판정방법

      접점수고치가 각 검출부에 지정되어 있는 값의 범위 내에 있는지를 확인한다.







6. 리크저항시험

    1) 시험목적

        리크홀의 공기저항 정도를 확인하는 시험



    2) 시험방법

        ① 시험코크를 조작하여 시험위치(DㆍL위치)에 놓는다.

        ② 공기시험을 통하여 공기를 서서히 주입하여 수고값이 약 100mm 정도에서 정지, 레버를 조정하여 리크공으로 공기배출

        ③ 공기관 없이 리크공의 공기저항 측정



     3) 판정방법

        ① 리크공 저항 클 경우 : 온도변화 예민, 비화재보 발생

        ② 리크공 저항 작을 경우 : 감도둔감, 실보발생
