자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203) 개정에 따라 전선(배선) 가닥수 산정방법 관련 문의가 많습니다. 이에 여러분의 고민을 해결해 드리기 위해 자세하게 설명하는 시간을 갖도록 하겠습니다. 이번 시간을 통하여 자동화재탐지설비 전선(배선) 가닥수 산정방법에 대해 완벽히 소화될 수 있도록 알아보겠습니다.
자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203) 개정 내용에 대해서는 아래 링크에서 참조하시기 발바니다.
참조 _ 자동화재탐지설비 및 시각경보장치의 화재안전기준(NFSC 203) 개정 전/후 비교
NFPC 203 개정내용
1. 전화선 삭제
- 제5조 제1항 제2호 삭제
ㆍ4층 이상의 특정소방대상물에는 발신기와 전화통화가 가능한 수신기를 설치할 것(삭제 됨)
2. 경종 단락보호장치(퓨즈) 설치 <신설 2022. 5. 9.>
- 제5조 제3항 제9호 신설
ㆍ화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치를 할 것
3. 우선경보방식(직상발화)에서의 경종 설치기준 변경 <개정 2022. 5. 9.>
- 제8조 제1항 제2호 개정
ㆍ층수가 11층(공동주택의 경우에는 16층) 이상의 특정소방대상물은 다음 각 목에 따라 경보를 발할 수 있도록 하여야 한다.
| 개정 전 | 개정 후 | ||
| 층수가 5층 이상이고 연면적 3000㎡를 초과하는 특정소방대상물에 적용 (두 조건 모두 만족할 것) | 층수가 11층(공동주택 16층) 이상의 특정소방대상물에 적용 | ||
| 발화층 | 29층 이하 | 30층 이상 | 경보층 |
| 2층 이상 | 발화층 + 직상층 | 발화층 + 직상 4개층 이상 | 발화층 + 직상 4개층 이상 |
| 1층 | 발화층 + 직상층 + 지하층 | 발화층 + 직상 4개층 이상 + 지하층 | 발화층 + 직상 4개층 이상 + 지하층 |
| 지하층 | 발화층 + 직상층 + 기타 지하층 | 발화층 + 직상층 + 기타 지하층 | 발화층 + 직상층 + 기타 지하층 |
전선(배선) 가닥수 산정 방법 _ 문제 풀이 방법
1. 문제 풀이 시 주의사항
① 시험 문제에 주어진 조건을 잘 보고 풀어야 합니다.
② 문제 조건별로 풀이 방법이 다르게 적용되는 것에 주의하시길 바랍니다.
2. 문제 유형 별 풀이 방법
1) 경종과 표시등 공통선을 같이 하며, 최소 전선(배선) 가닥수를 사용한다.
ㆍ위와 같은 조건일 경우 경종·표시등 공통선을 같이 사용하며, 최소 가닥수 조건을 맞추기 위해 각 층 경종선을 추가하지 않는 방법으로 설계합니다.
① 습식 : PS 1, TS 1, 사이렌 1 공통 1
② 준비작동식 : PS 1, TS 1, SV 1, 사이렌 1 공통 1
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| 회로선(지구) | ← | 2 | 3 | 5 | 6 | 12 | 7 | 16 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 2 | |||
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | |||
| 경종선 | ← | 1 | 1 | 1 | 1 | 1 | |||
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | |||
| 경종·표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | |||
| 전화선 | x | ||||||||
| 옥내소화전 기동확인표시등 | 2 | 2 | 2 | 2 | 2 | ||||
| 전선(배선) 가닥수 | 9 | 10 | 12 | 13 | 20 | 7 | 16 | ||
★ 위와 같이 풀이 후 아래 문장을 추가해 주어야 정답 처리가 됩니다. 반드시 주의하시기 바랍니다.
" 화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치$^※$를 완료함"
※ 유효한 조치 : 단락보호장치
① 각 층에 배선용 차단기(Fuse) 설치
② AMP의 각 배선마다 배선용 차단기(Fuse) 설치
2) 경종과 표시등 공통선을 같이하며, 각 층에 경종선을 추가한다.
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
① | ② | ③ | ④ | ⑤ |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 2 | 3 | 4 | 5 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | |
| 경종·표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | |
| 전화선 | x | ||||||
| 전선(배선) 가닥수 | 6 | 8 | 10 | 12 | 14 | ||
★ 위와 같이 풀이 후 아래 문장을 추가해 주어야 정답 처리가 됩니다. 반드시 주의하시기 바랍니다.
" 화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치를 완료함"
3) 경종과 표시등 공통선을 하나로 사용하고, 최소 가닥수를 사용한다.

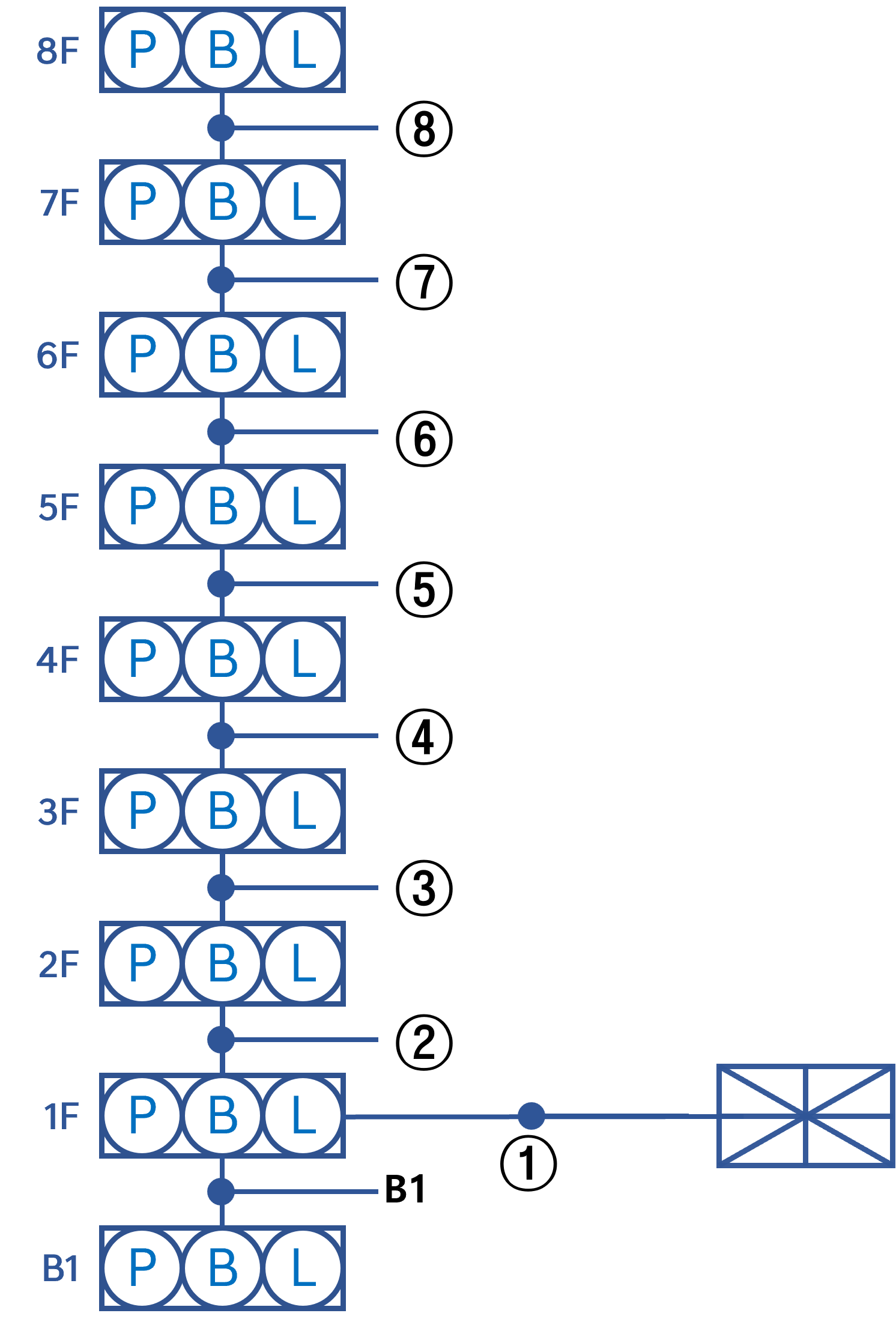

- 아래 계통도는 문제 조건 3번부터 6번까지 같이 사용합니다.
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
⑧ | ⑦ | ⑥ | ⑤ | ④ | ③ | ② | ① | B1 |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종·표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 전화선 | x | ||||||||||
| 전선(배선) 가닥수 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 | 6 | ||
★ 위와 같이 풀이 후 아래 문장을 추가해 주어야 정답 처리가 됩니다. 반드시 주의하시기 바랍니다.
" 화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치를 완료함"
4) 경종과 표시등 공통선을 하나로 한다.
- 문제의 조건에 '최소 가닥수'에 대한 언급이 없음에 유의해야 합니다.
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
⑧ | ⑦ | ⑥ | ⑤ | ④ | ③ | ② | ① | B1 |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종·표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 전화선 | x | ||||||||||
| 전선(배선) 가닥수 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 23 | 6 | ||
★ 위와 같이 풀이 후 아래 문장을 추가해 주어야 정답 처리가 됩니다. 반드시 주의하시기 바랍니다.
" 화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치를 완료함"
5) 경종과 표시등 공통선을 하나로 한다.
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
⑧ | ⑦ | ⑥ | ⑤ | ④ | ③ | ② | ① | B1 |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종·표시등 공통선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 전화선 | x | ||||||||||
| 전선(배선) 가닥수 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 31 | 6 | ||
6) '경종과 표시등 공통선을 하나로 사용한다'는 조건이 없는 경우 풀이 방법
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
⑧ | ⑦ | ⑥ | ⑤ | ④ | ③ | ② | ① | B1 |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 경종 공통선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 1 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 전화선 | x | ||||||||||
| 전선(배선) 가닥수 | 7 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 7 | ||
7) 11층 이상인 특정소방대상물에 우선경보방식을 적용한 경우 풀이 방법
| 기본회로수 | 개정 전 (7가닥) |
개정 후 (6가닥) |
⑪ | ⑩ | ⑨ | ⑧ | ⑦ | ⑥ | ⑤ | ④ | ③ | ② | ① | B1 |
| 회로선(지구) | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 1 | |
| 회로(지구) 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 1 | |
| 응답선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종선 | ← | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 1 | |
| 표시등 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 경종·표시등 공통선 | ← | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 전화선 | x | |||||||||||||
| 전선(배선) 가닥수 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 21 | 23 | 25 | 29 | 6 | ||
★ 위와 같이 풀이 후 아래 문장을 추가해 주어야 정답 처리가 됩니다. 반드시 주의하시기 바랍니다.
" 화재로 인하여 하나의 층의 지구음향장치 배선이 단락 되어도 다른 층의 화재통보에 지장이 없도록 각 층 배선 상에 유효한 조치를 완료함"
내용이 길어서 복잡해 보이는 것 같지만 그렇지 않습니다. 내용을 조금만 자세히 들여다보면 왜 이렇게 세분하여 설명하고 있는지 알 수 있습니다.
위 내용을 간략히 정리하면 "경종과 표시등 공통선을 하나로 사용하고, 최소 가닥수를 사용한다"라는 조건이 주어졌다면 2번의 3항과 같이 풀이하면 됩니다. 나머지는 2번의 3항을 제외한 풀이 방법으로 설계를 하면 됩니다.
지금까지 자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203) 개정에 따른 전선(배선) 가닥수 산정 방법과 주의사항에 대해 알아보았습니다. 이 내용은 소방기사, 소방시설관리사, 소방기술사 등 소방 관련 모든 분야에서 중요한 내용이므로 반드시 숙지하시기 바랍니다.
