옥외탱크저장소는 탱크 형상과 지붕 형식에 따라 크게 구분한다. 크게 종설치원통형, 횡설치원통형, 각형 등이 있다. 종설치원통형은 콘루프탱크를, 횡설치원통형은 플루팅루프탱크가 대표적인 탱크다. 에뉼러판은 무엇이고 어디에 위치하는지를 알아보고 탱크 용접은 어떻게 하는지 알아본다.

1. 옥외탱크저장소_탱크 형상 및 지붕 형식

   옥외저장탱크는 탱크의 형상, 지붕의 형식 등에 의해 다음과 같이 크게 구별된다.

옥외탱크저장소 탱크 형상 및 지붕 형식 구조

2. 탱크의 형상

1) 종설치원통형탱크

옥외저장탱크로서는 가장 일반적인 형태의 탱크로서 소용량의 것에서 대용량의 것까지 폭넓게 사용된다. 부상 지붕식은 휘발성이 강한 위험물을 저장하는 대용량의 탱크로 많이 사용된다

원추형지붕(콘루프) 탱크

부상지붕(플로팅루프) 탱크

2) 횡설치원통형탱크

횡설치원통형탱크는 내압에 대하여 강한 특징이 있으므로 압력탱크로서도 사용된다.

횡설치형 원통형 탱크

3) 각형 탱크

각형 탱크는 주로 보조탱크 등으로 사용되는데 지주(받침대) 등을 설치하여 높은 장 소에 설치되는 수가 많다. 용량이 큰 것은 구조상 강도가 약한 점 등 불리한 점이 많아 별로 사용되지 않는다

각형탱크





3. 지붕의 형식

1) 원추형지붕(콘루프형)

원추형 지붕은 가장 일반적인 지붕의 형식으로 지주가 대부분 복수형이지만 자기 지지 형도 있다.

원추형지붕(콘루프형)



2) 구형지붕(돔루프형)

구형 지붕은 압력에 대하여 강하므로 내압이 걸리는 경우 또는 지주를 설치할 수 없는 경우에 사용된다

구형지붕(돔루프형)



3) 부상 지붕형(플로팅 루프형)

부상 지붕형은 지붕과 액면과의 공간 부분이 거의 없기 때문에 주로 휘발성이 높은 석유 류를 저장하는 대형탱크에 사용되며 싱글 데크형(폰툰형)과 더블데크형이 있다

플로팅루프형



실(Seal) 장치는 탱크의 지붕과 옆판과의 틈 사이를 밀봉하기 위한 것으로 실 및 웨더 실드에 의해 구성된다. 구조적으로 메커니컬 실과 고무 실로 크게 구분되지만 현재에는 메커니컬 실은 별로 사용되지 않는다. 고무 실의 대표적인 것으로서 다음과 같은 것이 있다

실(Seal) 장치의 예



4) 부상 덮개 부착 고정 지붕형(커버드 플로트 형)

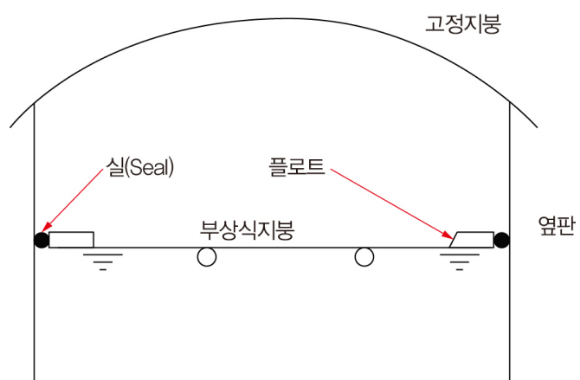

플로팅 루프타입의 탱크에 고정 지붕을 설치한 형식의 것으로 실부분에서 빗물 등의 침입을 방지할 수 있다

커버드플로트형





4. 밑 판

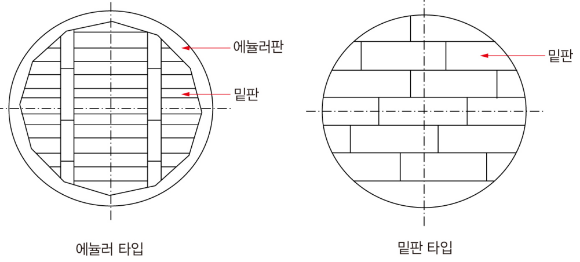

1) 탱크 밑판은 그 배열의 형상에 의해 에뉼러(annular) 타입과 밑판 타입으로 나누어진다.

    - 에뉼러판이란 옆판의 바로 아래에 링(Ring)의 형태로 설치한 판을 말한다

2) 밑판의 두께에 대해서는 일반적으로 6.0～9.0㎜정도의 것이 사용된다.



3) 에뉼러판(annular板)이란 옆판의 최하단에 설치하는 판으로서 ① 옆판의 최소 두께가 15 ㎜를 초과하는 경우, ② 저장탱크의 내경이 30m를 초과하는 경우, ③ 옆판을 고장력강으로 사용하는 경우에 설치하여야 한다. 이러한 에뉼러판에 대한 치수에 대해서는 다음과 같이 특별히 제한되어 있다

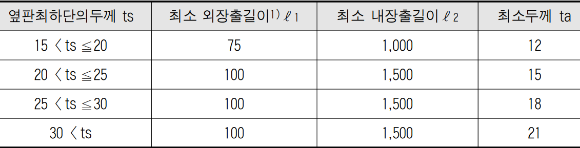

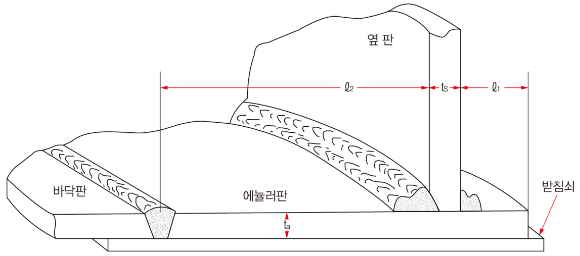

에뉼러판의 치수 및 재질



5. 용접

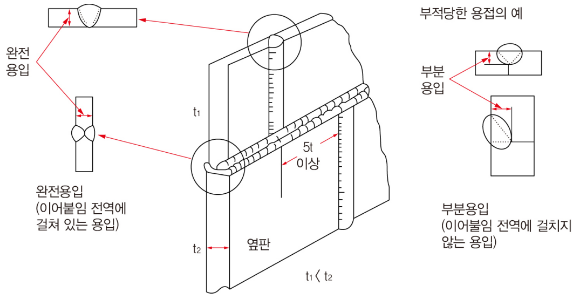

용접의 시공은 용접 시공방법 확인시험의 방법에 의해 이어 붙임 부분의 안전이 확인되는 것이어야 한다. 옆판의 이어붙임 완전용입(完全溶込)맞대기용접으로 하 며, 단을 다르게 하는 세로로 이어 붙임과 동일선상에 위치하지 아니하도록 설치하여야 한다

옆판의 이어붙임

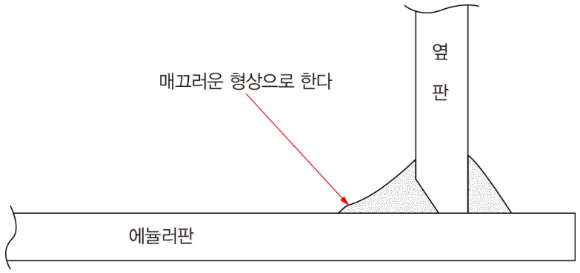

1) 옆판과 에뉼러판(밑판을 포함한다)과의 용접은 부분 용입 그룹 용접 또는 이것과 동등 이상의 강도를 갖는 용접이 되어야 한다. 또 용접부는 유류를 저장하는 상태가 되면 커다란 응력이 발생하므로 응력집중이 없도록 매끄러운 형상이 되도록 용접을 한다.

옆판과 에뉼러판과의 용접

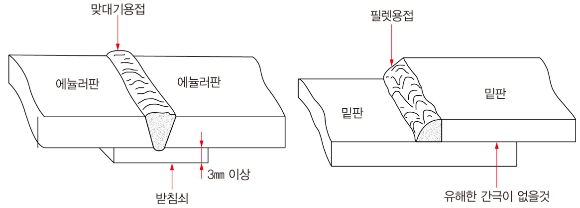

2) 에뉼러판과 에뉼러판 상호 간에는 뒷면에 받침 쇠를 댄 맞대기 용접을 하고, 에뉼러판과 밑판 및 밑판 상호 간의 이어 붙임은 받침 쇠를 사용한 맞대기 용접 또는 겹치기 용접으로 해야 한다

밑판의 이어붙임

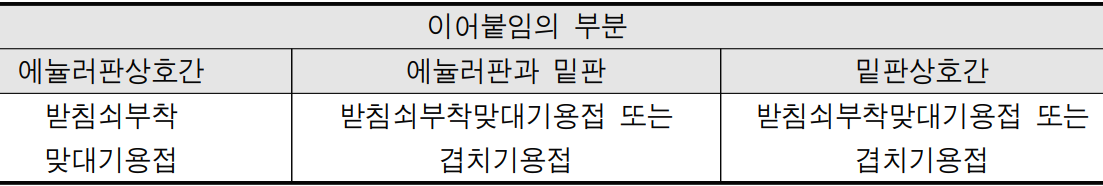

각 부분의 이어붙임
