위험물 이동탱크저장소의 구조 중 방파판, 측면틀, 방호틀, 탱크 외면 도장 등의 기능과 설치 기준에 대해 알아보겠습니다. 특히 방파판, 측면틀, 방호틀의 두께는 시험에 자주 출제되는 부분임으로 반드시 이해하고 있어야 한다.



1. 방파판 기능 및 설치 기준

   1) 기능

      - 주행 중 이동탱크저장소에서 위험물 출렁임을 방지, 주행 중 차량 안전성 확보 위해 설치한다



   2) 설치 제외 기준

      - 칸막이로 구획된 부분 용량 2,000리터 미만인 부분은 설치 제외 가능



   3) 설치 기준

       ① 두께 1.6mm 이상 강철판 또는 이와 동등 이상의 강도·내열성 및 내식성이 있는 금속성의 것으로 할 것

       ② 하나의 구획 부분에 2개 이상의 방파판을 이동탱크저장소의 진행 방향과 평행으로 설치하되, 각 방파판은 그 높이 및 칸막이로부터 거리 다르게 할 것

       ③ 하나의 구획 부분에 설치하는 각 방파판 면적 합계는 해당 구획 부분 최대 수직단면적의 50% 이상으로 할 것. 단, 수직단면이 원형이거나 짧은 지름이 1m 이하 타원형일 경우 40% 이상으로 할 수 있다

   4) 강철판 이외의 금속판으로 만들 경우, 방파판의 두께는 다음 계산식에 의해 산출된 수치(소수점 2자리 이하의 수치는 올림) 이상의 두께로 하여야 한다.



2. 측면틀 설치대상 및 설치기준

   1) 설치 대상

       - 맨홀, 주입구 및 안전장치 등이 탱크 상부에 돌출되어 있는 탱크



   2) 측면틀 기능 및 설치기준

      ① 기능

          - 교통사고 등으로 전도한 경우 전도에 의한 맨홀 등의 부속장치 손상을 막을 수 있도록 전복을 방지하기 위하여 설치



      ② 설치 기준

          ㉠ 측면틀 최외측선 수평면 내각 75도 이상 될 것

          ㉡ 최외측선 내각 35도 이상이 될 것

          ㉢ 탱크 상부 네 모퉁이에 탱크 전단이나 후단에서 1m 이내 위치에 설치

          ㉣ 측면틀 부착 부분에 받침대 설치한다

좌) 측면틀 최외측선 수평면 75도이상, 우) 측면틀 최외측선 내각 35 이상 예, 그림 사진으로 베우는 소방시설의 이해 Ⅲ(위험물시설) 김태완 저, 소방문화사

측면틀 설치 위치 예, 림 사진으로 베우는 소방시설의 이해 Ⅲ(위험물시설) 김태완 저, 소방문화사

단일차 형식 측면설 설치위치 예



피견인차 형식 측면틀 설치 예





3. 방호틀

   1) 기능

      - 이동탱크저장소가 전복하는 경우 맨홀 등 부속장치 손상 방지 위해 설치한다



   2) 설치 기준

       ① 두께 2.3mm 이상 강철판 또는 이와 동등 이상 기계적 성질이 있는 재료

       ② 산모양 형상으로 하거나 이와 동등 이상 강도가 있는 형상으로 할 것

       ③ 정상 부분은 부속장치보다 50mm 이상 높게 하거나 이와 동등 이상 성능이 있는 것으로 할 것

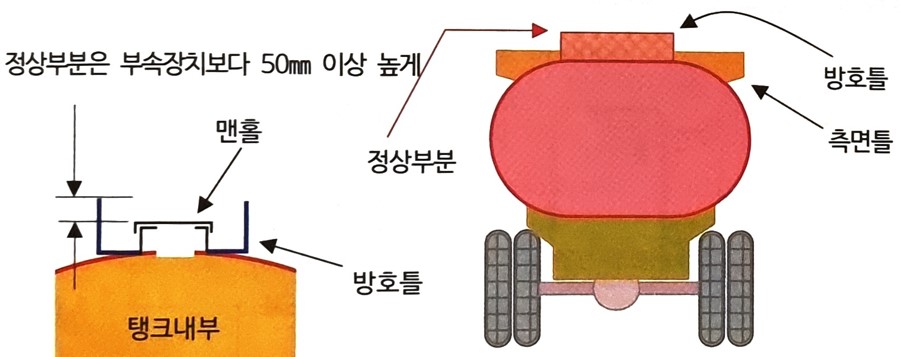

방호틀 설치 예, 림 사진으로 베우는 소방시설의 이해 Ⅲ(위험물시설) 김태완 저, 소방문화사

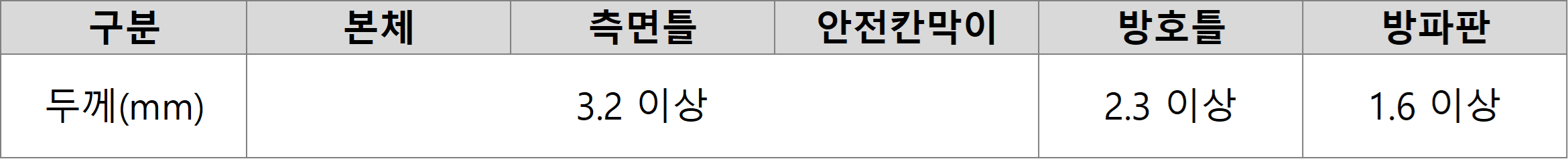

4. 이동탱크 저장소 탱크 주요 부위 별 강철판 두께





5. 탱크 외면 도장

   탱크 외면에는 방청 도장을 한다. 단 탱크 재질이 부식 우려가 없는 스테인리스 등의 경우 제외 가능하다





6. 측면틀과 방호틀 강철판 두께 계산

   (계산식 중요도 ★★★★★)

   1) 상자형 측면틀 구조

      상자형 측면틀은 두께 3.2㎜ 이상의 강철판 또는 아래 계산식에 의해 산출된 수치(소숫점 2자리 이하의 수치는 올림) 이상으로 하고 최소 2.8㎜이상의 금속판으로 한다

   2) 틀형 측면틀 구조

      형강으로 만든 틀형 측면틀의 치수 및 두께는 아래의 표에 따라 필요최소치 이상으로 하고, 그것 이외의 금속판을 사용하는 경우에는 다음의 계산식에 의해 산출 된 수치 이상으로 한다.

   3) 방호틀의 재질 및 철판두께

      방호틀은 두께 2.3㎜의 강철판 또는 이와 동등 이상의 기계적 성질이 있는 재료로 한다. 이 강철판 이외의 금속판으로 만들 경우는 아래 계산식에 의해 산출된 수치(소 수점 2자리 이하는 올림) 이상의 두께의 것으로 한다.
