이동탱크저장소_가연성증기 회수설비, 배출밸브 및 폐쇄장치, 배관선단부 개패밸브, 배출밸브 손상방지조치

이동탱크저장소_가연성 증기 회수설비, 배출밸브 및 폐쇄장치, 배 관선 단부 개패밸브, 배출밸브 손상 방지조치



1. 가연성증기 회수 설비

   1) 정의

      이동저장탱크로부터 위험물을 저장 또는 취급하는 탱크에 위험물을 주입할 때 해당 탱크에서 방출된 가연성증기를 해당 이동저장탱크에 유효하게 회수하기 위한 설비를 말한다



   2) 가연성 증기 회수 위한 밸브를 통기관에 설치하는 경우

       ① 위험물 주입 시 외 항상 개방되어 있는 구조로 하고 폐쇄 시에는 10kPa 이하에서 개방될 것

       ② 가연성증기 회수 밸브 설치 시 : 상시 개방. 개방 유효단면적은 777.15㎟ 이상일 것

가연성 증기 회수밸브 작동원리

가연성 증기 밸브 설치 예

   3) 가연성 증기 회수 방식

       ① 가연성 증기 회수 호스를 회수구에 직접 결합하는 방식

회수 호스를 회수구에 직접 연결하는 방식 예

       ② 이동저장탱크의 탱크실마다 설치되는 회수구에 집합 배관을 설치, 해당 배관에 회수 호스를 결합하는 방식

집합배관의 설치 형태



가연성증기 회수장치의 설치형태 예









2. 배출밸브 및 패쇄장치

   1) 배출밸브 및 폐쇄장치 설치 목적

      - 이동탱크의 위험물 하역작업 중 배출을 중단해야 하는 상황 또는 위험물 유출 등의 사고 발생한 겨우 즉시 탱크 배출밸브를 폐쇄하여 누출사고 확대 방지



   2) 배출밸브 설치방법

      ① 이동탱크로부터 위험물 배출 위해 이동저장탱크 아랫부분에 배출구를 설치하는 경우 배출구에 설치하는 밸브로서 칸막이로 구획된 실마다 설치된다.

      ② 배출밸브 손상 방지조치

          ㉠ 배관에 의한 방법으로 배출밸브에 직접 충격이 가해지지 않도록 배관 일부에 직각의 굴곡부 설치하여 충격 흡수하는 방법

          ㉡ 완충용 이음에 의한 방법으로 저변에 직접 충격이 가해지지 않도록 배관 중간에 완충 이음을 설치하는 방법

          ㉢ 탱크 외부를 상자틀 구조로 하는 방법



   3) 폐쇄장치

      ① 이동저장탱크로부터 위험물 하역 작업 중에 유출 등 사고 발생한 경우 곧바로 탱크 배출밸브 폐쇄하여 사고 확대를 방지하기 위해 설치한다. 수동 및 자동이 있다

      ② 수동식 폐쇄장치

          ㉠ 손으로 잡아당겨 작동시킬 수 있도록 길이 15cm 이상 레버를 설치한다

          ㉡ 레버에는 레버의 표시와 잡아당긴다는 취지의 표시를 같이 해야 한다

          ㉢ 배출밸브에 대하여 외부로부터의 충격으로 인한 손상을 방지하기 위하여 필요한 장치를 하여야 한다

          ㉣ 탱크 배관 선단부에는 개폐밸브를 설치해야 한다

   ★ 작동방법

       쉽게 녹는 금속①이 화염에 의해 가열되어 녹아 끊어지면 쉽게 녹는 금속①과 접속되어 있는 용수철②가 용수철 고정핀③의 방향으로 줄어들어 스토퍼④가 금속⑤, 로드⑥을 눌러 움직여서 배출밸브가 자동적으로 닫힌다.





3. 배관 선단부 개폐밸브 설치

   이동저장탱크 배관은 만일 배출밸브로부터 위험물이 누설되었을 때, 배관 내에 위험물이 잔류한 경우 해당 배관을 통하여 위험물이 유출할 우려가 있기 때문에 ​그 선단에 밸브 등을 ​설치해야 한다.





4. 배출밸브 손상 방지조치

   배출밸브 손상 방지조치는 이동탱크저장소가 자동차의 추돌 등에 의한 외부로부터의 충격을 받은 경우에 배출밸브가 손상하지 않도록 하기 위한 것이다.



    ① 배관에 의한 방법

        ㉠ 배관에 의한 경우란 배출밸브에 직접 충격이 가해지지 않도록 배관 일부에 직각의 굴곡부를 설치하여 충격을 흡수시키도록 하는 것이다.

        ㉡ 토출구 부근에 있는 배관은 고정용 결합 금속구를 사용하여 서브프레임 등에 고정한다.

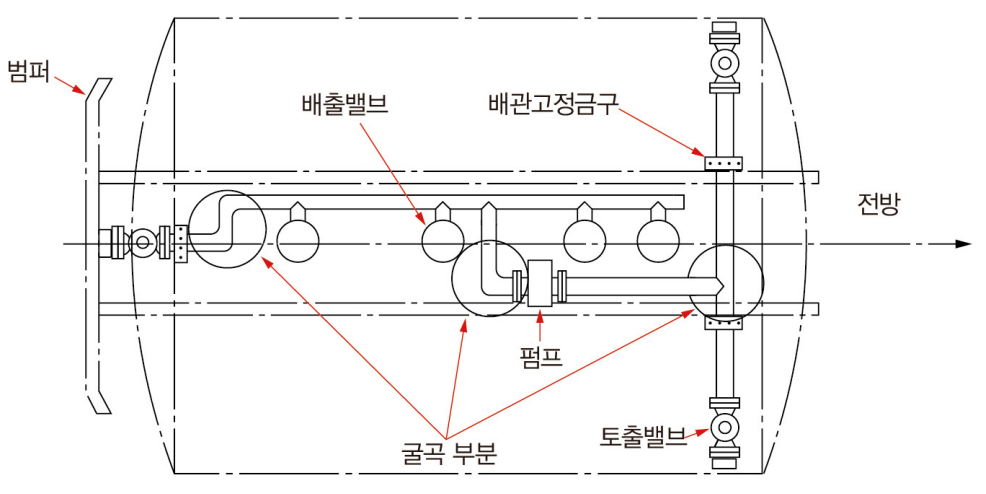

배관에 의한 방법

    ② 완충용 이음에 의한 방법

        ㉠ 완충용 이음에 의한 경우란 배출밸브에 직접 충격이 가해지지 않도록 배관 중간에 완충 이음을 설치하는 것이다.

        ㉡ 완충용 이음은 금속으로 만들며 배관의 원주방향 또는 축방향의 충격에 대하여 효력을 갖는 것이어야 한다.

        ㉢ 토출구 부근의 배관은 고정용 결합 금속구를 사용하여 서브프레임 등에 고정한다



    ③ 상자틀 구조

        컨테이너식 이동탱크저장소에 있어서 외부로부터의 손상을 방지하기 위한 조치로 강구된 것이다
